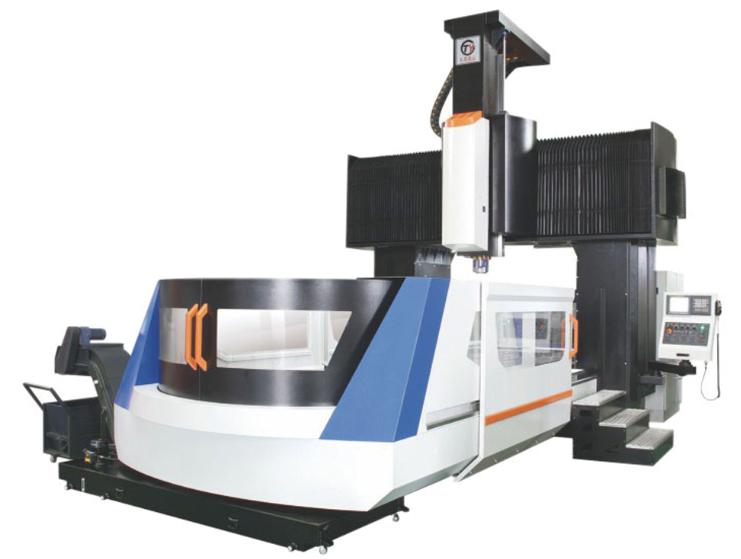

Портальный фрезерный станок с ЧПУ LM-3317

Двухколонный обрабатывающий центр

Длина хода портального фрезерного станка с ЧПУ LM-3317 по оси X, Y и Z составляет 3300 мм, 1850 мм и 800 мм соответственно. Шпиндель станка имеет скорость вращения 6000 об/мин, а точность позиционирования - 0,035 / 1000 об/мин, что обеспечивает обработку с высокой точностью и скорость. Данный вид станка применяется в тяжелой промышленности для обработки крупногабаритных деталей самолетов, автомобилей и т.д.

Характеристика
Модель LM-3317
Ход
Ход по оси X (мм) 3300
Ход по оси Y (мм) 1850
Ход по оси Z (мм) 800
Расстояние от конца шпинделя до центра стола (мм) 240-1040
Ширина платформы (рама) (мм) 1700
Рабочий стол
Размер рабочего стола (мм) 3300×1500
Предельная нагрузка (кг) 8000
Т-образный паз (ширина - номер паза x расстояние) (мм) 8-22×170
Шпиндель
Стандартная скорость шпинделя (об/мин) 6000
Конус шпинделя BT60φ190
Привод шпинделя Прямая передача
Мощность шпинделя (кВт) 22
Подача
Рабочая подача (мм / мин) 8000
Быстрая подача (м / мин) 15/15/12
Ширина линейной направляющей / количество направляющих (мм) 2-45X2-45Y:Z box guideway
Другие параметры
Мощность трехосного двигателя (кВт) 7.0/4.5/7.0
Точность позиционирования (мм) 0.035/1000
Точность повторного позиционирования (мм) 0.025
Система контроля MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Резервуар системы охлаждения (насос) (л.с.) 0.48
Потребляемая мощность (кВА) 45
Давление воздуха (бар) 6.5
Вес станка (т) 25
Размер станка (мм) 7800×4450× 4950
Комплектующие для обрабатывающих центров
  • Система управления и двигатель
  • Коробчатая направляющая
  • Механический шпиндель, зубчатая передача
  • Цепной инструментальный магазин
