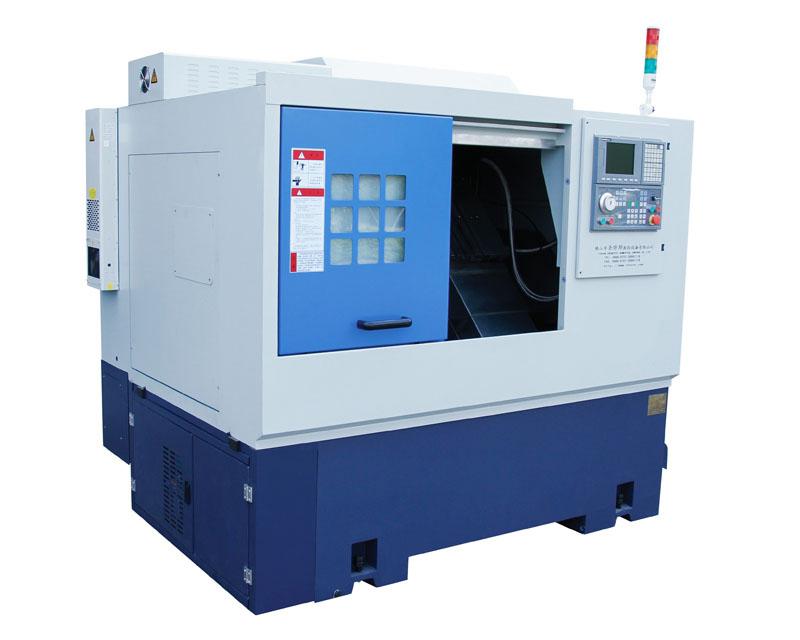

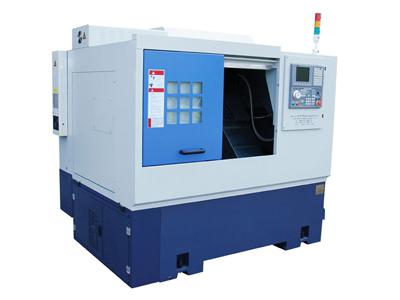

Токарный станок с наклонной станиной с ЧПУ, Токарный многоцелевой станок

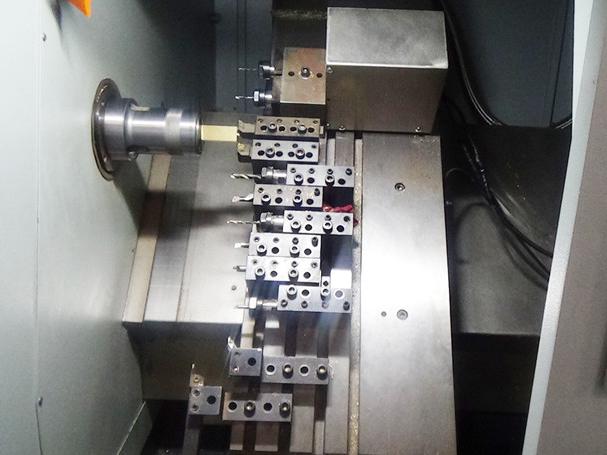

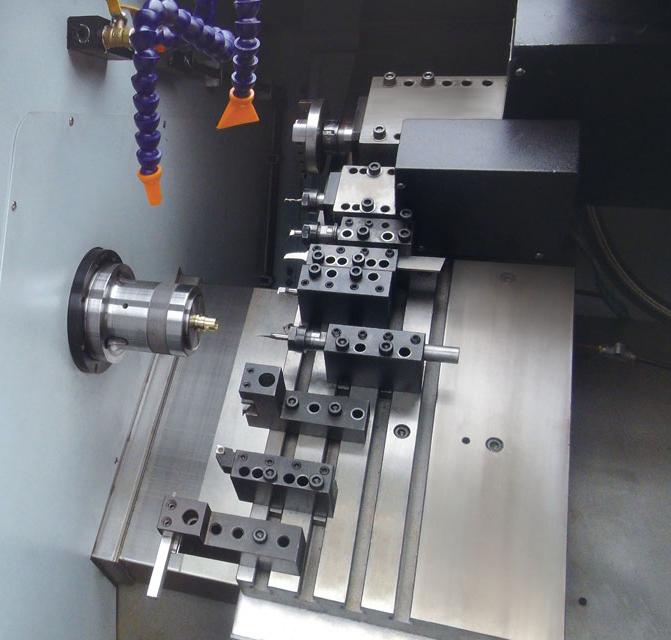

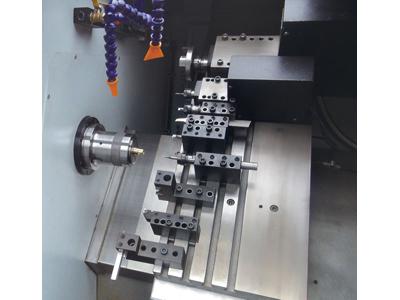

Конструкция токарного станка с ЧПУ имеет наклон станины в 45 градусов для обеспечения долговечности и стабильности при интенсивной обработке. Высокая производительность станка достигается благодаря высокому крутящему моменту и высокой жесткости. Для удобства клиентов установлен дополнительный револьверный суппорт, который позволяет увеличить количество инструментов, обрабатывать сложные изделия и увеличивает эффективность производства.
Характеристика| Параметры | GX36 | GX46 | GX52 | GX72 | |
| Ход | |||||
| Максимальный диаметр поворота | φ500мм | ||||
| Максимальный диаметр поворота (Обработка) | φ480мм | ||||
| Перемещение по оси X | 600мм | ||||
| Перемещение по оси Z | 350мм | ||||
| Наклон станины | 45° | ||||
| Шпиндель | |||||
| Высота шпинделя до центра держателя инструмента | 50мм | ||||
| Торец шпинделя | A2-4 | A2-5 | A2-6 | A2-8 | |
| Гидравлический патрон | 5″ | 6″ | 8″ | 10″ | |
| Диаметр отверстия шпинделя | φ43мм | φ56мм | φ62мм | Φ86мм | |
| Сквозное отверстие стержня | φ35мм | φ45мм | Φ51мм | Φ71мм | |
| Максимальная скорость шпинделя | 4000 об/мин (доступен на выбор Yaskawa 3600об/мин) | 4000 об/мин (доступен на выбор Yaskawa 3600об/мин) | 3500 об/мин | 3000 об/мин | |
| Мощность двигателя шпинделя | 3.7кВт (доступен на выбор Yaskawa 4.4 кВт) | 5.5кВт (доступен на выбор Yaskawa 4.4 кВт /5.5 кВт) | 7.5кВт | 11кВт | |
| Функция оси C | S/C: (разрешение 0,01 °) | ||||
| Привод подачи | |||||
| Ускоренный ход по оси X / Z | 20м/мин | ||||
| Мощность серводвигателя оси X / Z | 1.3кВт/1.8кВт (доступен на выбор) | ||||
| Направляющая | Тип | Роликовая | |||
| Ось X | MSR35X1000 | ||||
| Ось Z | MSR35X840 | ||||
| Ходовой винт | Ось X | R32X1054 | |||
| Ось Z | R32X831 | ||||
| Повторяющееся позиционирование | Ось X | ±0.0025мм | |||
| Ось Z | ±0.0025мм | ||||
| Другие параметры | |||||
| Размер станка (длина * ширина * высота) | 2350ммX1650ммX2000мм | ||||
| Суммарная мощность | 8.0кВт | 9.5кВт | 11.5кВт | 15.0кВт | |
| Вес станка | 4.1т | 4.2т | 4.3т | 4.5т | |
