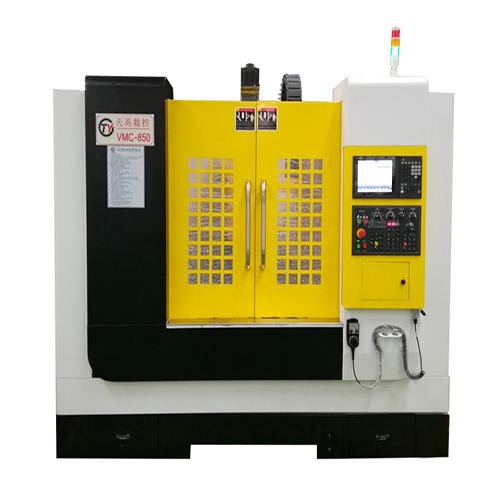

Высокопроизводительный вертикальный обрабатывающий центр с коробчатыми направляющими VMC-850

Вертикальный обрабатывающий центр VMC-850 предназначен для черновой резки и фрезерования с 3-мя осями, которые используют коробчатые направляющие для высокой жесткости. Скорость вращения шпинделя составляет до 8000 об / мин. Потребляемая мощность вертикального обрабатывающего центра составляет всего 20 кВА, что позволяет клиентам снизить затраты.

Характеристика
Модель VMC-850
Величина хода
Ход по оси X (мм) 800
Ход по оси Y (мм) 500
Ход по оси Z (мм) 500
Расстояние от конца шпинделя до центра стола (мм) 110-810
Расстояние от центра шпинделя до опоры (мм) 575
Рабочий стол
Размер рабочего стола (мм) 1000×530
Предельная нагрузка (кг) 600
Т-образный паз (ширина - номер паза x расстояние) (мм) 18-5×110
Шпиндель
Стандартная скорость шпинделя (об / мин) 8000
Мощность шпинделя (кВт) 10 (7.5)
Конус шпинделя BT40φ150 (Ременной привод)
Подача
Быстрая подача оси X и Y (м / мин) 18000
Быстрая подача оси Z (м / мин) 15000
Трехосевая рабочая подача (мм/мин) 1-8000
Другие параметры
Мощность трехосного двигателя (кВт) 3.0/3.0/3.0
Точность позиционирования (мм) ±0.005/300
Точность повторного позиционирования (мм) ±0.003/300
Система контроля MISUBISHI: M80A/M80B, FANUC: Oi-MF, SINUMERIK 828D
Резервуар системы охлаждения (насос) (л.с.) 1/2
Потребляемая мощность (кВА) 20
Давление воздуха (бар) 6-7
Вес станка (кг) 6000
Размер станка (мм) 2700×2400×2500
Характеристика обрабатывающих центров
  • Для производства станка применяются высококачественный шпиндель, ходовой винт и направляющая, которые экспортируются из Тайваня, Японии или Германии.
  • Опора каждой оси закреплена 5 гайками. Один конец оси имеет устройство предварительного растяжения для обеспечения точности теплового расширения.
  • Соединение муфтой двигателя и шпинделя обеспечивает высокую точность и снижает коэффициент пропускания.
Комплектующие для вертикальных обрабатывающих центров
  • Поворотный инструментальный магазин, вмещает 24 инструмента.
  • Механический шпиндель, прямой привод
  • Система управления и двигатель
  • Коробчатая направляющая
