Вертикальный обрабатывающий центр с коробчатыми направляющими VMC-1370
Вертикальный обрабатывающий центр с коробчатыми направляющими VMC-1370 Трехосевой вертикально-фрезерный центр
Вертикальный обрабатывающий центр VMC-1370 использует шпиндель с ременным приводом со скорость вращения 6000 об / мин. Для работы обрабатывающего центра требуются только 25 кВА мощности. Размер станка составляет 3800 × 3050 × 3000 мм, а вес - 12000 кг.
Характеристика
Модель
VMC-1370
Величина хода
Ход по оси X (мм)
1300
Ход по оси Y (мм)
700
Ход по оси Z (мм)
650
Расстояние от конца шпинделя до центра стола (мм)
230-880
Расстояние от центра шпинделя до опоры (мм)
760
Рабочий стол
Размер рабочего стола (мм)
1400×700
Предельная нагрузка (кг)
1200
Т-образный паз (ширина - номер паза x расстояние) (мм)
18-5×100
Шпиндель
Стандартная скорость шпинделя (об / мин)
6000
Мощность шпинделя (кВт)
20 (15)
Конус шпинделя
BT50φ190 (Ременной привод)
Подача
Быстрая подача оси X и Y (м / мин)
16000
Быстрая подача оси Z (м / мин)
13000
Трехосевая рабочая подача (мм/мин)
1-10000
Другие параметры
Мощность трехосного двигателя (кВт)
3.0/3.0/3.0
Точность позиционирования (мм)
±0.005/300
Точность повторного позиционирования (мм)
±0.003/300
Система контроля
MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Резервуар системы охлаждения (насос) (л.с.)
1/2
Потребляемая мощность (кВА)
25
Давление воздуха (бар)
6-7
Вес станка (кг)
12000
Размер станка (мм)
3800×3050×3000
Характеристика обрабатывающих центров
Для производства станка применяются высококачественный шпиндель, ходовой винт и направляющая, которые экспортируются из Тайваня, Японии или Германии.
Опора каждой оси закреплена 5 гайками. Один конец оси имеет устройство предварительного растяжения для обеспечения точности теплового расширения.
Соединение муфтой двигателя и шпинделя обеспечивает высокую точность и снижает коэффициент пропускания.

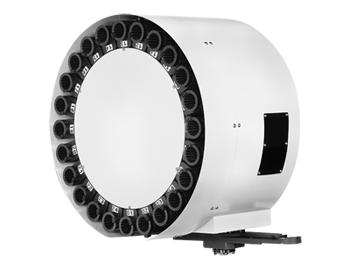

Комплектующие для вертикальных обрабатывающих центров
