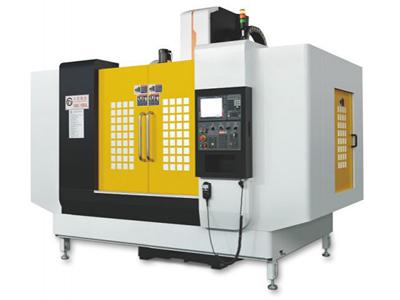

Вертикальный обрабатывающий центр (с комбинированными направляющими)

Вертикальный обрабатывающий центр L-850 с комбинированными направляющими имеет линейные направляющие на осях X / Y и коробчатую направляющую на оси Z. Инструментальный магазин вмещает 24 инструмента, что позволяет выполнять обработку различной сложности, а шпиндель обрабатывающего центра дает возможность обрабатывать детали высокой точностью.

Технические характеристики
Модель L-850
Величина хода
Ход по оси X (мм) 800
Ход по оси Y (мм) 500
Ход по оси Z (мм) 500
Расстояние от хвостовика шпинделя до центра стола (мм) 110-610
Расстояние от центра шпинделя до опоры (мм) 560
Рабочий стол
Размер рабочего стола (мм) 1000×500
Предельная нагрузка (кг) 600
Т-образный паз (количество) 5
Т-образный паз (размер) (мм) 18
Шпиндель
Стандартная скорость шпинделя (об / мин) 8000
Скорость шпинделя (нестандартная) (об / мин) 12000-15000
Мощность шпинделя (кВт) 10 (7.5)
Конус шпинделя BT-40
Подача
Трехосная быстрая подача (мм / мин) 30000/30000/18000
Трехосная подача резки (мм / мин) 1-8000
Другие параметры
Мощность трехосного двигателя (кВт) 2/2/3
Точность позиционирования (мм) ±0.005/300
Точность повторного позиционирования (мм) ±0.003/300
Система контроля MISUBISHI: M80A/M80B, FANUC:Oi-MF, SINUMERIK 828D
Резервуар системы охлаждения (насос) (л.с.) 1/2
Потребляемая мощность (кВА) 35
Давление воздуха (бар) 6-7
Вес станка кг 6000
Размер станка (мм) 2650×2700×2500
Комплектующие для обрабатывающих центров

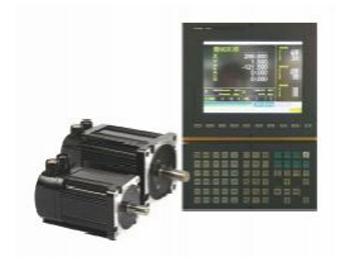

  • Система управления и двигатель

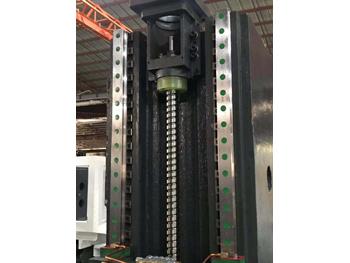

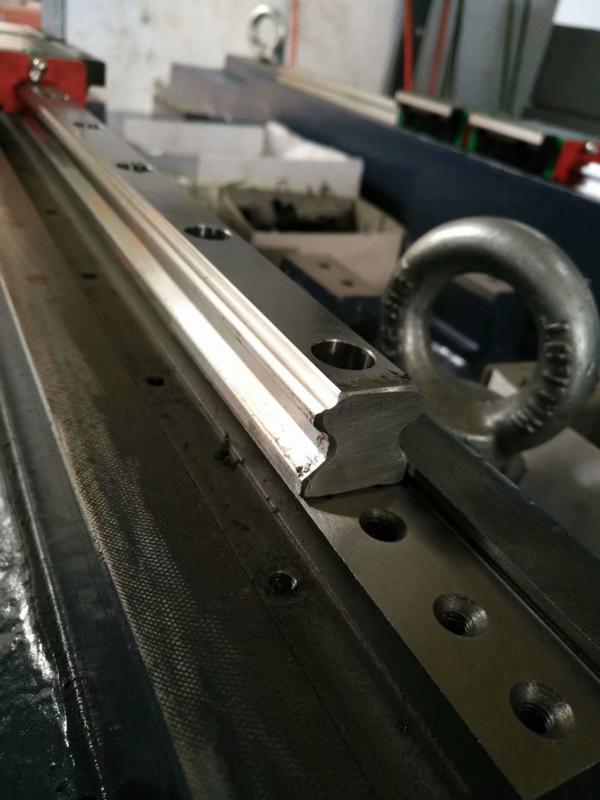

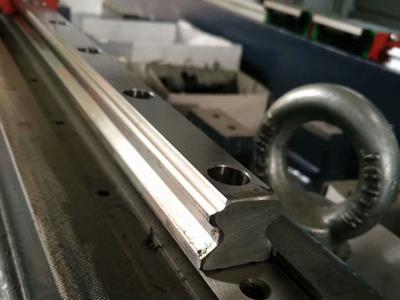

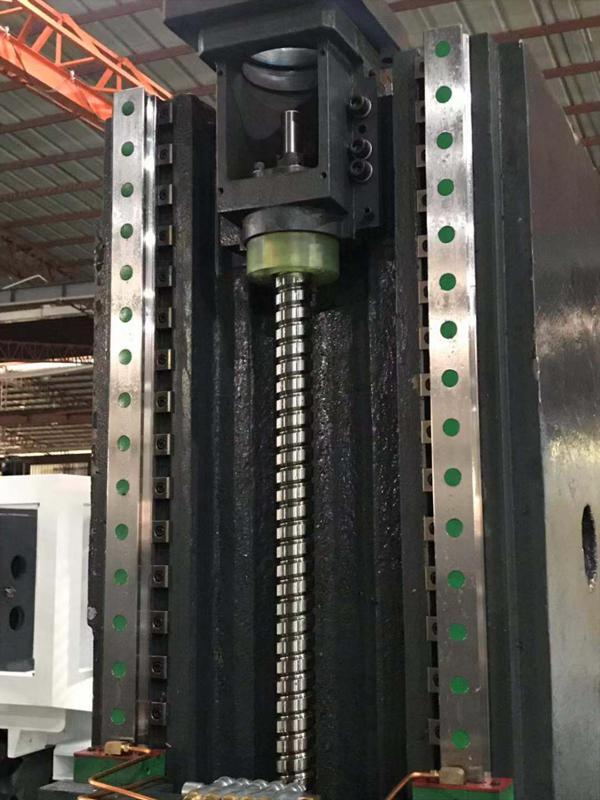

  • Оси X и Y используют линейные направляющие, а ось Z применяет коробчатую направляющую
  • Оси X и Y используют линейные направляющие, а ось Z применяет коробчатую направляющую

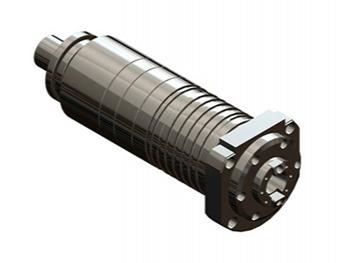

  • Механический шпиндель, прямой привод

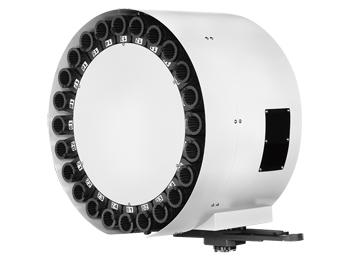

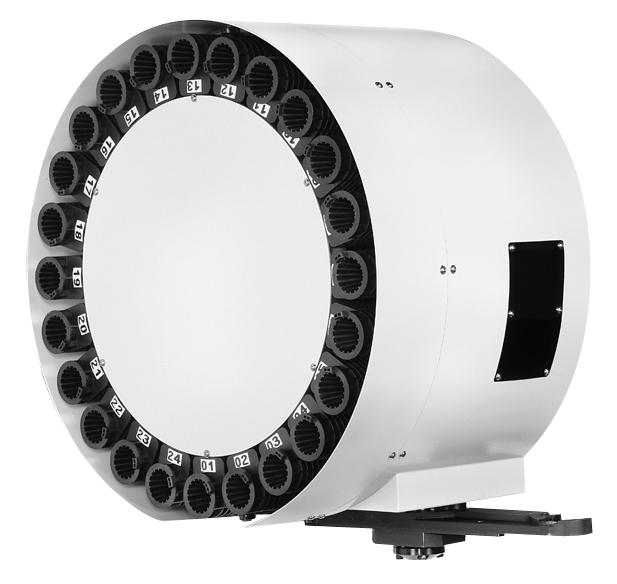

  • Поворотный инструментальный магазин, вмещающий 24 инструмента.
